HSE-SF - Новый тип датчиков

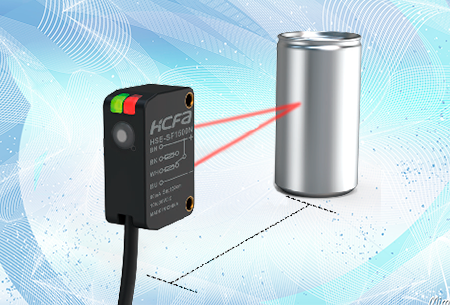

Серия HSE- SF фотоэлектрические датчики TOF
Время полёта TOF (Time of flight)
Принцип действия времяполётных датчиков заключается в вычислении расстояния до объекта на основании разницы времени между излучением сигнала и приёмом его отражения.
Таким образом, обнаружение не зависит от цвета и размера определяемого объекта, а значит датчик выдаёт более достоверную и стабильную информацию.
Широкий диапазон расстояний применения
Достоверное обнаружение

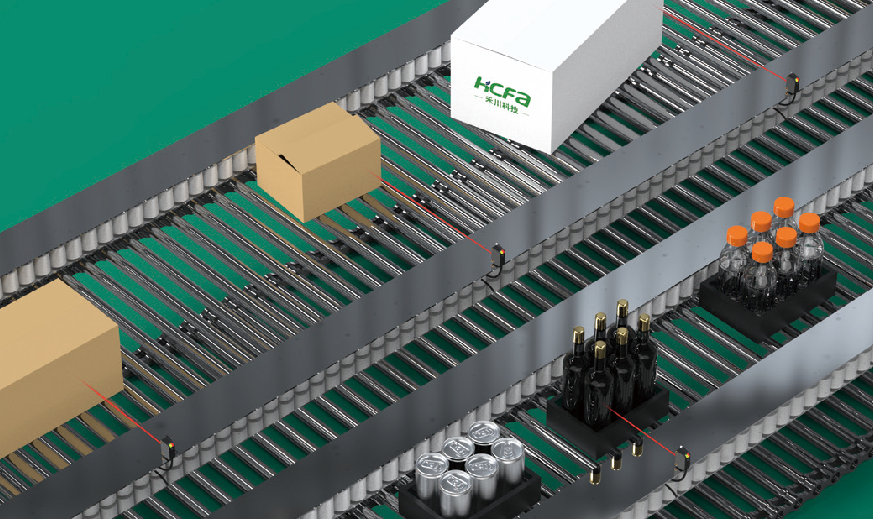

Новый времяполётный принцип работы крайне мало зависит от цвета, материала и отражающих особенностей детектируемого объекта. Это делает обнаружение более предстказуемым. Поэтому TOF датчики могут применяться в различных отраслях промышленности.
| Датчики | Категория | Гофрокартон | Пластиковые бутылки | Банки | Разноцветные продукты |
| Диффузный тип | ✅ | ❌ | ❌ | ❌ |
| Подавление заднего фона | ✅ | ❌ | ❌ | ❌ |
| TOP тип | ✅ | ✅ | ✅ |
✅ |
Лазерный принцип. Увеличенное расстояние обнаружения
Диапазон расстояний 50-4000мм
Возможно установить два диапазона обнаружения в пределах 50~4000мм. Можно выбрать подходящее расстояние в соответствии с фактическими потребностями клиентов. продукт. Более дальнее расстояние обнаружения позволяет гибко реагировать на изменения положения заготовки.
Настройка одним касанием облегчает наладку
Настройка одним касанием
Использование кнопки обучения облегчает наладку. Настройку может производить неквалифицированный персонал, что снижает общее время ввода системы в эксплуатацию.
Технические характеристики
|
Модель | Параметр
|
NPN выход | HSE-SF1500N | HSE-SF4000N |
| PNP выход | HSE-SF1500P | HSE-SF4000P | |
| Принцип действия | TOF | ||
| Определяемый объект | 100×100мм белая писчая бумага | ||
| Источник света (длина волны) | Инфракрасный лазер ( 940нм | ||
| напряжение | DC 12~24V±10% | ||
| Потребление тока | ≤20мA | ||
| Выходной сигнал | Выход типа «открытый коллектор» постоянное напряжение до 26.4В,ток нагрузки менее 80мА (NPN/PNP тип выхода зависит от модели) | ||
| Цепи защиты | Цепь защиты от перенапряжения, защита от короткого замыкания, защита от обратной полярности | ||
| Время отклика | Не более 100мс | ||
| Световой индикатор | Индикатор обнаружения (красный) | ||
| Внешняя температура | Температура эксплуатации: -20~+50 ℃ ( без конденсации ) Температура хранения: -40°C~+70 °C ( без конденсации без обледенения ) | ||
| Внешнее освещение | Естественный свет не более 10000лк | ||
| Внешняя влажность | Эксплуатационная влажность: 35%~85 % ( без заморозки ) Хранение: 35%~95 % ( без заморозки ) | ||
| Чувствительность к напряжению питания | При изменении напряжения питания в пределах ±15%, дистанция обнаружения меняется в пределах ±1%. | ||
| Сопротивление изоляции | Более 20МОм (мегомметр DC500) между портом питания и корпусом | ||
| Диэлектрическая прочность | Более 1000В AC, с частотой 50/60Гц в течение 1мин, между портом питания и корпусом | ||
| Вибростойкость | 10~50Гц , 1.5мм двойная амплитуда, до 1 часа в каждом направлении X , Y , Z | ||
| Ударопрочность | 500м / с² двойная амплитуда, до 3 раз в каждом направлении X , Y , Z | ||
| Метод подключения | Гибкий кабель (по умолчанию 2м) | ||
| Материал корпуса | ABS пластик | ||
Габаритные размеры

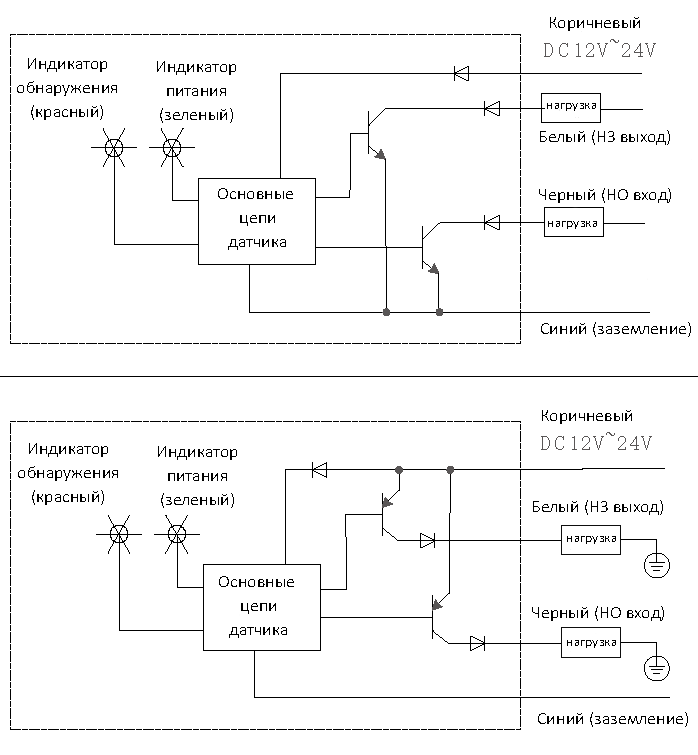

Схемы подключения
| Тип выхода | модель | Внешние соединения |
|
NPN открытый коллектор t |
HSE-SF□□□□N |
|
|
PNP открытый коллектор |
HSE-SF□□□□P |
